En bref. TSMC ne vend ni smartphone, ni carte graphique, ni ordinateur sous sa propre marque. Pourtant, une grande partie de l'économie numérique dépend de ses usines. Son métier consiste à transformer les plans de concepteurs de puces en composants fabriqués à très grande échelle, avec un niveau de précision, de rendement et de capacité que peu d'acteurs peuvent égaler.
Cette position place la fonderie taïwanaise au centre de l'intelligence artificielle, du mobile, du cloud et de l'automobile. Elle crée aussi une dépendance stratégique : lorsqu'un nouveau procédé, une capacité de packaging ou une usine prend du retard, les calendriers de nombreuses marques peuvent être affectés.
TSMC, le fabricant que le public voit rarement
TSMC applique un modèle de fonderie dédiée. L'entreprise fabrique les puces conçues par ses clients, sans développer une gamme de processeurs grand public qui viendrait les concurrencer. Cette neutralité commerciale est l'une de ses forces : un concepteur peut lui confier un produit très stratégique tout en conservant son architecture, son logiciel et sa marque.
Ce fonctionnement diffère de celui d'un groupe intégré comme Intel, qui conçoit des processeurs, exploite des usines et cherche également à développer une activité de fonderie pour des tiers. Chez TSMC, la fabrication pour les clients n'est pas une diversification : c'est le cœur historique du modèle.
L'échelle est difficile à percevoir depuis le produit fini. Dans son rapport annuel 2025, TSMC indique avoir fabriqué 12 682 produits reposant sur 305 technologies pour 534 clients. Derrière ces chiffres se trouvent des puces très différentes : accélérateurs d'IA, processeurs de smartphones, composants réseau, contrôleurs, circuits automobiles ou objets connectés.
La marque TSMC reste donc invisible sur l'emballage, mais elle influence des caractéristiques très visibles : performance, consommation, autonomie, température, disponibilité et coût. Le client final achète un téléphone ou un serveur ; en amont, la capacité industrielle de TSMC a contribué à rendre ce produit possible.
Les chiffres 2026 montrent le poids de l'IA
Les résultats du deuxième trimestre 2026, publiés le 16 juillet, donnent une mesure de cette accélération. TSMC annonce 40,20 milliards de dollars de chiffre d'affaires, en hausse de 33,7 % sur un an et de 12 % sur un trimestre. La marge brute atteint 67,7 %, la marge opérationnelle 60,3 % et la marge nette 55,6 %.
La plateforme High Performance Computing, qui regroupe notamment les usages datacenter et IA, représente 66 % du chiffre d'affaires trimestriel. Le smartphone pèse 22 %, devant l'Internet des objets à 5 % et l'automobile à 4 %. Cette répartition montre que la demande IA n'est plus un relais marginal : elle redessine le mix économique du fondeur.
La ventilation par procédés est tout aussi parlante. Au deuxième trimestre, le 3 nm représente 30 % du chiffre d'affaires des wafers, le 5 nm 33 %, le 7 nm 11 % et le 2 nm déjà 3 %. Les procédés avancés de 7 nm et moins totalisent ainsi 77 % du chiffre d'affaires des wafers.
Cette croissance exige des investissements considérables. TSMC a engagé 15,7 milliards de dollars de dépenses d'investissement au deuxième trimestre et 26,8 milliards sur le premier semestre. Pour le troisième trimestre, le groupe anticipe 44,6 à 45,8 milliards de dollars de chiffre d'affaires et prévoit désormais une croissance annuelle 2026 légèrement supérieure à 40 % en dollars. Ces prévisions restent, par nature, sensibles à la demande, aux calendriers clients et à l'exécution industrielle.
Le 2 nm est une rampe industrielle, pas un simple chiffre
Les appellations 3 nm ou 2 nm ne correspondent plus à une dimension physique unique que l'on pourrait mesurer directement sur toute la puce. Elles désignent une génération de procédé, avec ses transistors, ses règles de conception, ses gains de densité, de performance et d'efficacité énergétique.
TSMC indique avoir lancé la production en volume du N2 au quatrième trimestre 2025, puis accéléré sa montée en charge en 2026. La difficulté n'est pas seulement de démontrer qu'un transistor fonctionne. Il faut obtenir un rendement suffisant sur des milliers de wafers, stabiliser les bibliothèques de conception, qualifier les outils et livrer les volumes attendus sans dégrader la qualité.
La feuille de route va déjà plus loin, avec N2U annoncé pour 2028 et A13 pour 2029. Ces dates ne sont pas des promesses de produits grand public : les clients doivent encore adapter leurs architectures, valider leurs designs et choisir le bon compromis entre coût et performance. Un procédé plus récent n'est pas automatiquement nécessaire pour chaque puce.
CoWoS : le packaging devient aussi important que la gravure
Pour l'IA, fabriquer un excellent die de calcul ne suffit plus. Il faut rapprocher plusieurs puces, de la mémoire HBM et des interconnexions capables de déplacer d'immenses volumes de données. C'est le rôle de technologies de packaging avancé comme CoWoS, qui assemblent ces briques dans un système cohérent.

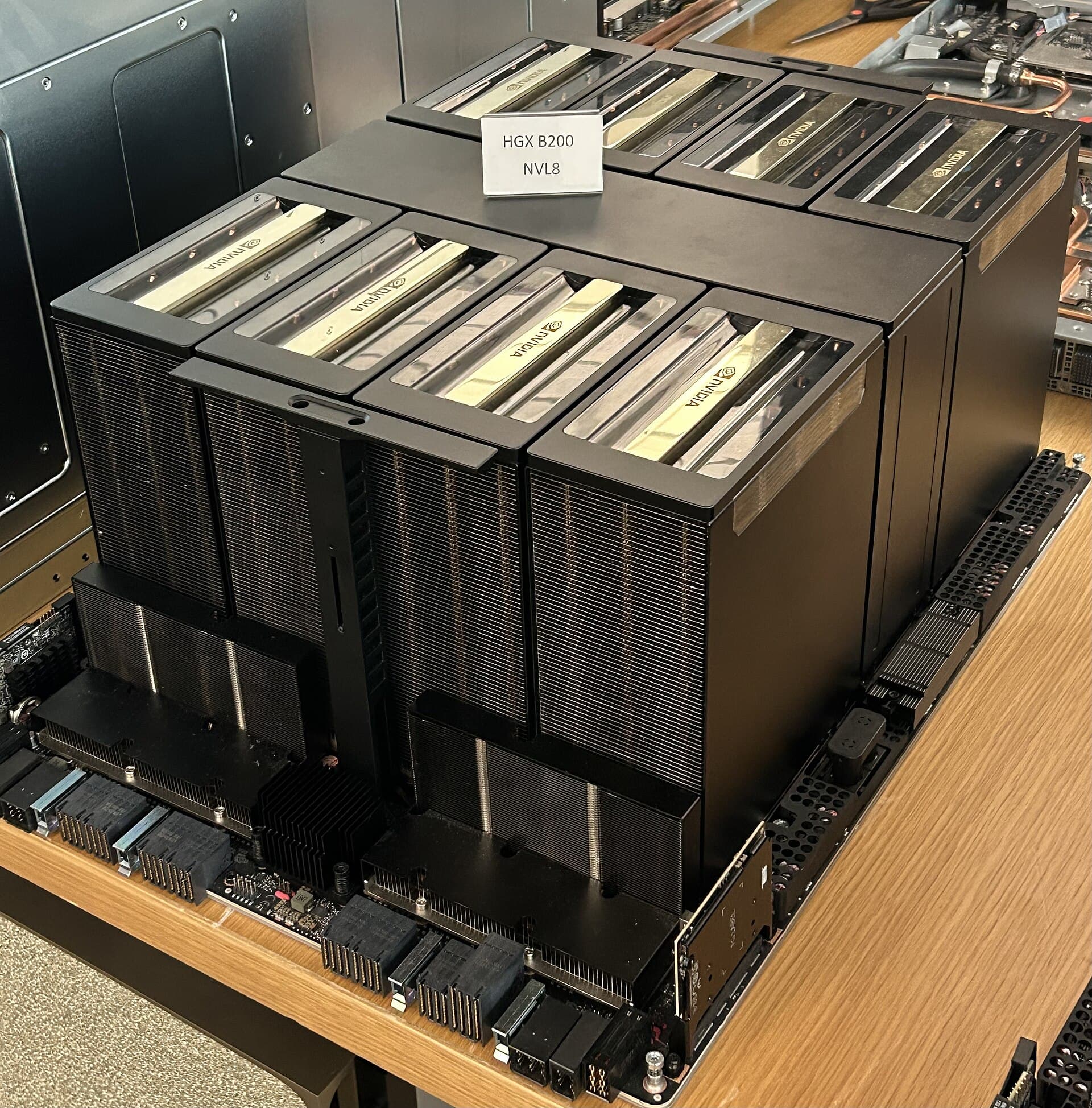

Cette couche explique pourquoi la concurrence entre NVIDIA et AMD autour des AI factories dépend aussi de fournisseurs moins visibles. Un accélérateur peut être bien conçu et rester limité par la capacité de packaging, la disponibilité de la mémoire, les substrats, les tests ou le rendement d'assemblage.
TSMC prévoit pour 2028 une plateforme CoWoS pouvant atteindre quatorze fois la taille d'un réticule, avec environ dix dies de calcul et vingt piles HBM selon les configurations présentées. Cette trajectoire montre un changement de logique : la performance progresse désormais par l'intégration de plusieurs composants autant que par la réduction de la gravure.
Le packaging avancé devient donc un goulot d'étranglement et un avantage concurrentiel. Il exige des équipements, des sites, des matériaux et des compétences différents de la fabrication front-end. Pour un client, réserver des wafers sans sécuriser l'assemblage complet ne garantit pas la livraison d'un accélérateur utilisable.
Une concentration commerciale puissante, mais risquée
Le modèle bénéficie de relations très profondes avec de grands concepteurs. Le document annuel déposé auprès de la SEC indique que les dix premiers clients ont représenté 78 % du chiffre d'affaires 2025. Le premier client en pesait 19 % et le deuxième 17 %. Le document ne les nomme pas ; il serait donc imprudent de transformer ces pourcentages en attribution certaine.
Cette concentration a deux lectures. Elle apporte des volumes, de la visibilité et une coopération technique étroite sur plusieurs générations. Mais elle expose aussi TSMC aux cycles d'investissement de quelques acteurs, à un changement de fournisseur, à un décalage de produit ou à une correction brutale de la demande.
La relation fonctionne dans les deux sens. Les clients ont besoin de la technologie et de la capacité de TSMC ; TSMC doit anticiper leurs besoins plusieurs années avant la mise sur le marché. Une usine ne se construit pas au rythme d'un lancement logiciel. Les choix d'équipement et de capacité sont pris longtemps avant de connaître exactement le succès commercial d'une puce.
Taïwan reste le cœur, malgré l'expansion internationale

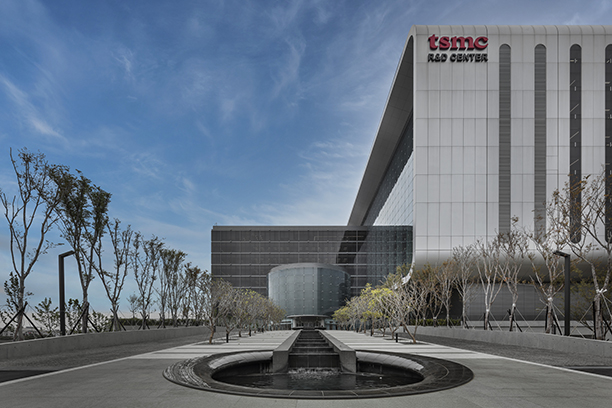

TSMC diversifie son empreinte, mais toutes les usines ne sont ni équivalentes ni interchangeables. Taïwan reste le centre de la recherche, des procédés les plus avancés et d'une grande partie de la capacité. Plusieurs phases de production 2 nm y sont déployées, à proximité d'un écosystème dense de fournisseurs, d'ingénieurs et d'infrastructures.

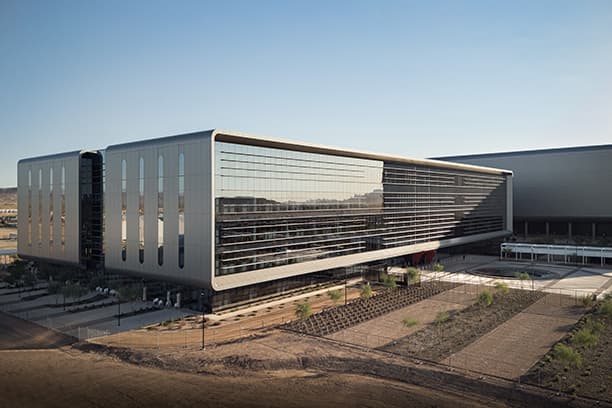

En Arizona, la première usine est entrée en production en volume au quatrième trimestre 2024. Le démarrage de la deuxième est prévu au second semestre 2027 et la construction de la troisième a commencé. TSMC a annoncé vouloir porter son investissement total aux États-Unis à 165 milliards de dollars, avec à terme six fabs, deux installations de packaging avancé et un centre de R&D.
Au Japon, la première usine de Kumamoto a commencé la production en volume fin 2024. Une deuxième usine est prévue avec une capacité allant jusqu'au 3 nm. En Allemagne, le projet ESMC de Dresde associe TSMC à Bosch, Infineon et NXP. Il vise surtout des procédés 28/22 nm et 16/12 nm pour l'automobile et l'industrie, avec une capacité annoncée de 480 000 wafers par an à pleine charge en 2029.
Cette géographie répond à des besoins différents : rapprocher certains clients, obtenir des soutiens publics, sécuriser des chaînes régionales et servir des marchés qui n'exigent pas tous le procédé le plus récent. Une usine automobile en Europe ne remplace pas une capacité 2 nm à Taïwan ; elle réduit un autre type de dépendance.
La diversification ne supprime pas les risques
TSMC cite parmi ses risques la géopolitique, la fragmentation des échanges, les restrictions à l'exportation, les droits de douane, les catastrophes naturelles et la disponibilité de l'eau ou de l'électricité. À Taïwan, l'entreprise souligne aussi la contrainte liée à l'accès aux énergies renouvelables. Ces sujets sont industriels avant d'être théoriques : une fab doit fonctionner en continu, avec une qualité stable et des milliers d'étapes contrôlées.
Les usines à l'étranger apportent de la résilience, mais elles coûtent plus cher. Dans son rapport de gestion du deuxième trimestre 2026, TSMC indique que les fabs hors de Taïwan ont dilué une partie de la marge brute. Salaires, construction, chaîne de fournisseurs, apprentissage et taux d'utilisation influencent l'écart de coût.
Le risque principal n'est donc pas réductible à une seule carte. Il combine concentration géographique, dépendance client, capex, rendement des nouveaux procédés, accès aux équipements, énergie et réglementation. La qualité du modèle tient à la capacité de gérer ces contraintes simultanément.
Tableau de lecture rapide
| Brique du modèle | Valeur créée | Point de vigilance |
|---|---|---|
| Fonderie dédiée | Neutralité envers les concepteurs et coopération sur plusieurs générations. | Forte dépendance aux calendriers et volumes des grands clients. |
| Procédés avancés | Performance, densité et efficacité énergétique pour mobile et calcul intensif. | Coût de conception élevé et montée en rendement complexe. |
| CoWoS et packaging | Assemblage de dies de calcul, HBM et interconnexions pour l'IA. | Capacité, mémoire, substrats et tests peuvent devenir limitants. |
| Échelle industrielle | Investissements et volumes difficiles à reproduire rapidement. | Capex massif engagé avant de connaître toute la demande future. |
| Expansion mondiale | Proximité des clients et résilience régionale accrue. | Coûts supérieurs et technologies différentes selon les sites. |
| Concentration client | Relations techniques profondes et volumes importants. | Exposition à quelques programmes et cycles d'investissement. |
Ce que cela change pour les marques technologiques
Pour les marques qui conçoivent des puces, le choix de la fonderie devient une décision produit. Un retard de procédé ou de packaging peut déplacer une date de lancement. Un meilleur rendement peut améliorer la disponibilité et la marge. Une consommation réduite peut devenir un argument commercial visible sur un téléphone, un PC ou un serveur.
Cette dépendance complète la bataille de l'IA embarquée chez NVIDIA, Apple et Huawei : le logiciel et l'expérience différencient les marques, mais ils reposent sur une chaîne physique de fabrication. Même la meilleure architecture reste un fichier tant qu'une fonderie ne peut pas la produire avec le bon rendement.
Pour les acheteurs et les investisseurs, TSMC ne doit pas être lu comme une garantie que toute demande IA progressera indéfiniment. Il faut surveiller le mix de procédés, la capacité de packaging, les dépenses d'investissement, la concentration client, les coûts des sites internationaux et l'évolution des restrictions commerciales. La croissance est forte ; le niveau d'exécution attendu l'est tout autant.
Vidéo : visiter l'usine TSMC Arizona
Cette vidéo officielle montre l'échelle du site d'Arizona, les équipements et l'organisation nécessaire pour faire fonctionner une fab. Elle complète les chiffres : la fabrication avancée est un système de bâtiments, de salles blanches, d'outils, de fluides, de données et de compétences.
Ce qu'il faut retenir
TSMC est devenue centrale parce qu'elle combine trois actifs difficiles à réunir : des procédés avancés, une capacité de production massive et la confiance de centaines de clients. L'essor de l'IA renforce encore cette position, tout en déplaçant une partie de la bataille vers le packaging et la mémoire.
L'expansion aux États-Unis, au Japon et en Europe réduit certaines dépendances, sans remplacer le cœur taïwanais ni rendre toutes les capacités interchangeables. La vraie force de TSMC n'est pas seulement de savoir graver plus fin : c'est de transformer une feuille de route très coûteuse en production fiable, trimestre après trimestre.
FAQ
TSMC conçoit-il les puces d'Apple, NVIDIA ou AMD ?
TSMC fabrique des puces à partir des conceptions de ses clients. L'architecture, le produit et le logiciel restent sous la responsabilité du concepteur, tandis que TSMC apporte le procédé, la production et certains services de packaging.
Pourquoi TSMC est-il si important pour l'intelligence artificielle ?
Les accélérateurs d'IA exigent des procédés avancés, de très grands volumes et du packaging capable de rapprocher calcul et mémoire HBM. TSMC fournit plusieurs de ces briques à une échelle difficile à reproduire.
Que signifie réellement 2 nm ?
Le nom désigne une génération de procédé et non une dimension unique présente partout sur la puce. Il résume un ensemble de transistors, règles de conception et gains attendus en densité, performance ou consommation.
TSMC fabrique-t-il uniquement à Taïwan ?
Non. Le groupe produit aussi en Arizona et au Japon, et participe au projet ESMC en Allemagne. Taïwan reste toutefois le centre principal des procédés les plus avancés et de la recherche.
Quels sont les principaux risques pour TSMC ?
Ils incluent la concentration de clients, le coût des nouveaux procédés, les rendements, la géopolitique, les restrictions commerciales, l'énergie, l'eau, les catastrophes naturelles et le coût supérieur de certaines usines internationales.
